Сообщений в теме: 320

[Ga-o-sis]

хммм,.. ну да, тут определенные сложности возникнут..  А вот коридорный угол между ванной и входом на кухню - он какого размера? Может туда, и шкафом замаскировать?



640х470 мм по замеру (возможно будут немного отличаться).



По этим размерам, по-моему,  не пройдет: ширина стиралки - 600 мм, плюс по бокам оставить запас, плюс толщина ДСП шкафа. Еще учесть наличник двери ванной комнаты, чтобы его не подпиливать и хорошо смотрелось.



Тут бы хорошо нишу в строительном варианте сделать, чтобы стиралку "замуровать несчастную", и ощущение шкафа в углу не было, но в этом случае, ширина простенка точно не позволяет это сделать.

Сообщение отредактировал Ga-o-sis: 28 Январь 2015 - 17:02

[ximik94]

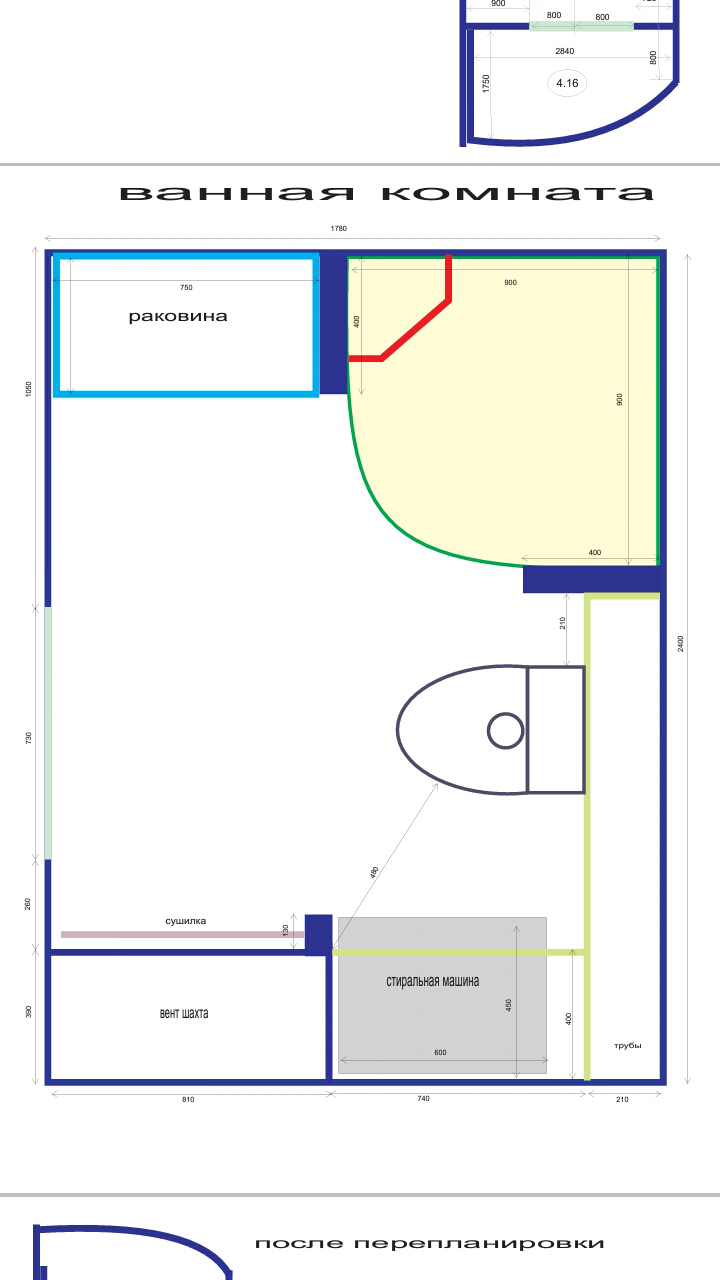

На момент ремонта было большое желание сохранить стиралку в ванной и чтоб "оно" не билось по бокам. При желании можно было бы и для сушильной машины место оставить. но хорошая мысля приходит (чуток позже).

Прикрепленные изображения

•

[Ga-o-sis]

На момент ремонта было большое желание сохранить стиралку в ванной и чтоб "оно" не билось по бокам. При желании можно было бы и для сушильной машины место оставить. но хорошая мысля приходит (чуток позже).



Это у Вас такая пустота между вентшахтой и стояками была, что аж стиралка влезла? Может у нас тоже будет, и я рано паникую....

[Uriim]

Это у Вас такая пустота между вентшахтой и стояками была, что аж стиралка влезла? Может у нас тоже будет, и я рано паникую....

Этаж какой у Вас?

[Ga-o-sis]

Видела тут фотки внешнего коридора первой очереди, такой узкий... Если и у нас такой будет, то не представляю как кто то собирался в коридоре коляску оставлять.

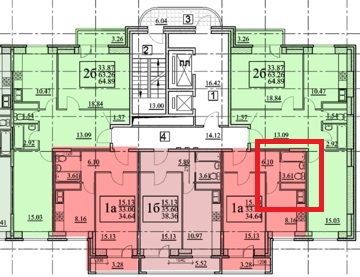

Судя по замеру коридора в квартире, и сопоставляя его с общим коридором,  ширина последнего выходит всего 1.5 метра. Особо конечно не разгуляешься..... но пройти можно будет и при стоящей коляске, бочком-бочком вдоль стеночки..... И такое ощущение, глядя на планы Первой очереди, у них чуток по ширше будет (см на 20-30).

Этаж какой у Вас?



А-а, вопрос с "подвохом" - один из последних. Вы намекаете на то, что чем выше этаж, тем шахта шире? И значит есть вероятность, что она у нас будет по всей ширине, если только ximik94 тоже не с последних этажей и не "запорит" этим всю логику....

[ximik94]

Это у Вас такая пустота между вентшахтой и стояками была, что аж стиралка влезла? Может у нас тоже будет, и я рано паникую....

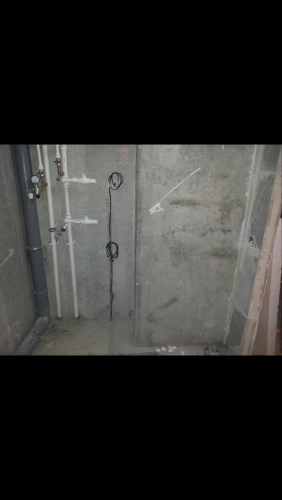

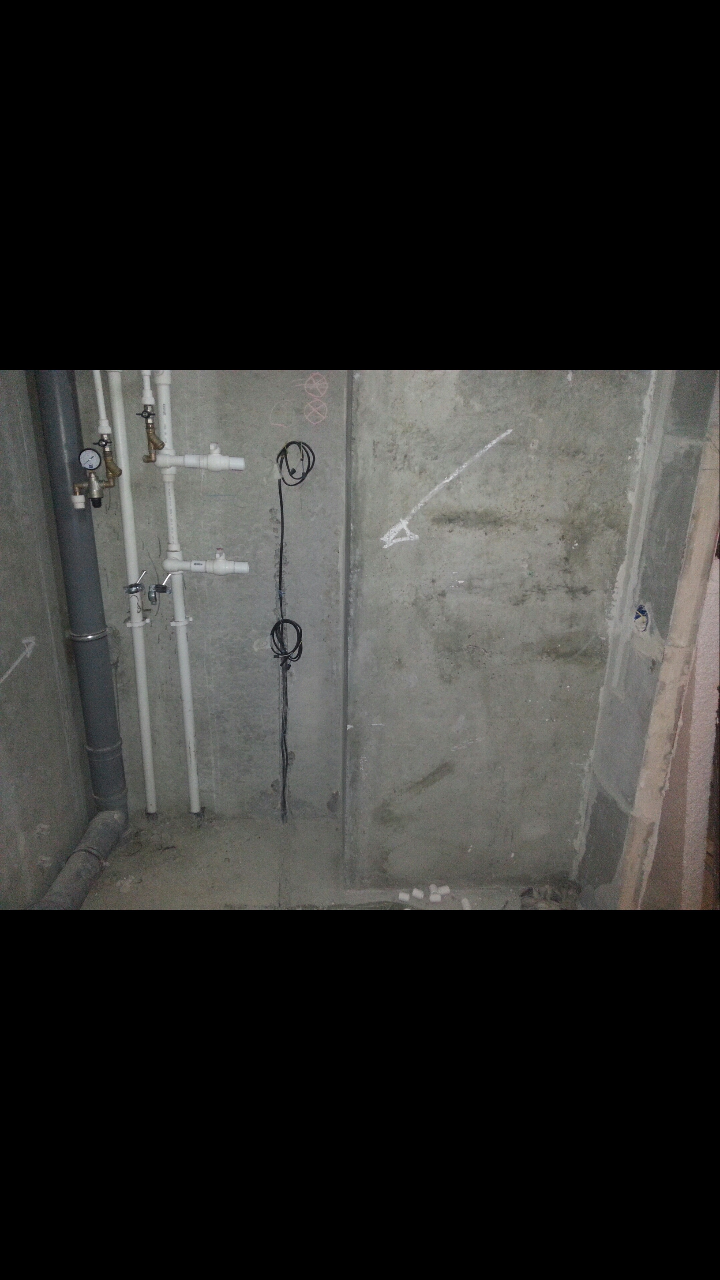

Это выглядело так

Прикрепленные изображения

•

[Ga-o-sis]

Это выглядело так



Да, хорошо смотрится   Может нам тоже повезет..... Вы вселили надежду на светлое будущее с нормальной стиральной машиной.

Сообщение отредактировал Ga-o-sis: 28 Январь 2015 - 19:31

[ximik94]

Да, хорошо смотрится Может нам тоже повезет..... Вы вселили надежду на светлое будущее с нормальной стиральной машиной.

Миссия выполнена !

[Uriim]

Миссия выполнена !

Химик, а этаж то какой у вас?
Вообще, многое зависит от реальзации шахты в конкретно взятом доме, но расширение шахты с увеличением этажа - явление частое. И уж точно, она не будет вверху уже, чем внизу. Или везде одинаковая, или чем выше - тем шире.

[Ga-o-sis]

Вообще, многое зависит от реальзации шахты в конкретно взятом доме, но расширение шахты с увеличением этажа - явление частое. И уж точно, она не будет вверху уже, чем внизу. Или везде одинаковая, или чем выше - тем шире.



Да, Вы правы на все 100%. Зависит еще от кол-ва этажей в доме. Если 21, то точно будет значительно Уже на нижних этажах и шире на верхних, так как с 1 по 10 (примерно) этаж идет один вент.короб с вент. решетками, а с 11 по 21 - два параллельно: первый тот что был до 10 эт., но уже без вент. решеток, а второй - начинающийся с 11-ого с вент. решетками.



При 17-ти этажах сложно сказать как сделают, может просто одна шахта, расширяющаяся кверху, чтобы тяга была.

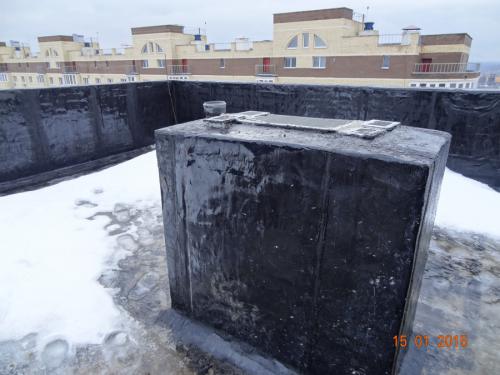

Но глядя на фото ниже, где показаны выводы стояка и вент.шахты на крыше, а так же план, можно с уверенностью сказать, что это аналогичная шахта однушки первой секции.

И то, что рядом с выпуском канализационного стояка видны вентиляционные отверстия, рушат мои надежды в пух и прах..... Скорее всего здесь применена схема, которую я описала выше на примере 21-ти этажного дома.

......а как все хорошо начиналось.....   "Горе от ума".

[Ga-o-sis]

Т.е. те у кого этаж ниже среднего еще могут надеяться на светлое будущее с нормальной стиральной машиной, стоящей не на проходе, а в нише.....

Если только ximik94 все же разрушит логику своим ответом относительно его этажа: выше или ниже среднего.

Сообщение отредактировал Ga-o-sis: 28 Январь 2015 - 21:04

[Uriim]

Да, Вы правы на все 100%. Зависит еще от кол-ва этажей в доме. Если 21, то точно будет значительно Уже на нижних этажах и шире на верхних, так как с 1 по 10 (примерно) этаж идет один вент.короб с вент. решетками, а с 11 по 21 - два параллельно: первый тот что был до 10 эт., но уже без вент. решеток, а второй - начинающийся с 11-ого с вент. решетками.

При 17-ти этажах сложно сказать как сделают, может просто одна шахта, расширяющаяся кверху, чтобы тяга была.

Но глядя на фото ниже, где показаны выводы стояка и вент.шахты на крыше, а так же план, можно с уверенностью сказать, что это аналогичная шахта однушки первой секции.
И то, что рядом с выпуском канализационного стояка видны вентиляционные отверстия, рушат мои надежды в пух и прах..... Скорее всего здесь применена схема, которую я описала выше на примере 21-ти этажного дома.
......а как все хорошо начиналось..... "Горе от ума".
rupasovskii-2015-6.jpg zhk-rupasovskij-1.jpg

Хммм, не буду утверждать наверняка, но вполне вероятно что маленькие отверстия по бокам - это выводы с 2 последних этажей. А на других этажах их место должны занимать разгонные шахты-спутники. Но скорее всего это сделано с какой-то одной стороны, и если вам повезет - это окажется сторона ближе к коридору + ваш этаж ниже чем "последний-1", тогда есть шанс что влезет

Т.е. те у кого этаж ниже среднего еще могут надеяться на светлое будущее с нормальной стиральной машиной, стоящей не на проходе, а в нише.....
Если только ximik94 все же разрушит логику своим ответом относительно его этажа: выше или ниже среднего.

Химик логику может и не разрушить, т.к. конкретно в его квартире могло оказаться везде просто больше места, чем максимальная ширина шахты ) то есть - если этаж низкий - он потдвердит наши выкладки, а вот если высокий - то из этого ничего не вытекает

Сообщение отредактировал Uriim: 28 Январь 2015 - 21:13

[Ga-o-sis]

ximik94, смотрю на фото Вашей ванной "до": в Первой очереди электрика была разведена? Щиток в квартире был? Как выглядел: навесной железный ящик, как обычно?





Хммм, не буду утверждать наверняка, но вполне вероятно что маленькие отверстия по бокам - это выводы с 2 последних этажей. А на других этажах их место должны занимать разгонные шахты-спутники. Но скорее всего это сделано с какой-то одной стороны, и если вам повезет - это окажется сторона ближе к коридору + ваш этаж ниже чем "последний-1", тогда есть шанс что влезет
Химик логику может и не разрушить, т.к. Место могло оказаться везде просто больше чем максимальная ширина шахты )



Одеваю розовые очки обратно и продолжаю надеяться на светлое будущее

[ximik94]

Химик, а этаж то какой у вас?
Вообще, многое зависит от реальзации шахты в конкретно взятом доме, но расширение шахты с увеличением этажа - явление частое. И уж точно, она не будет вверху уже, чем внизу. Или везде одинаковая, или чем выше - тем шире.

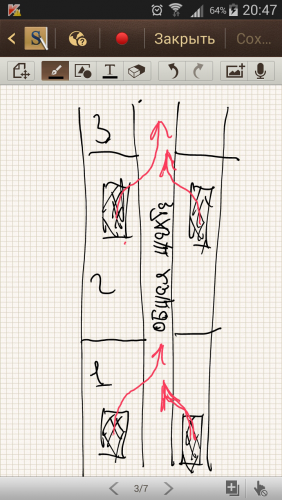

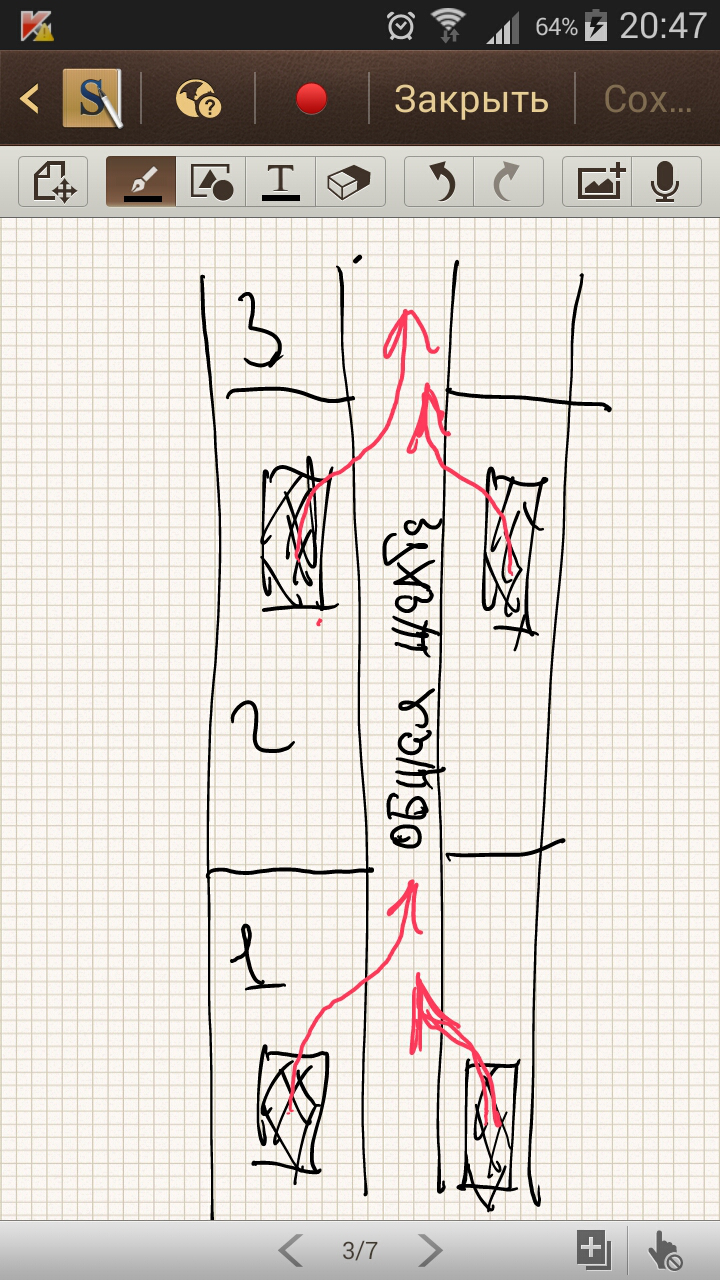

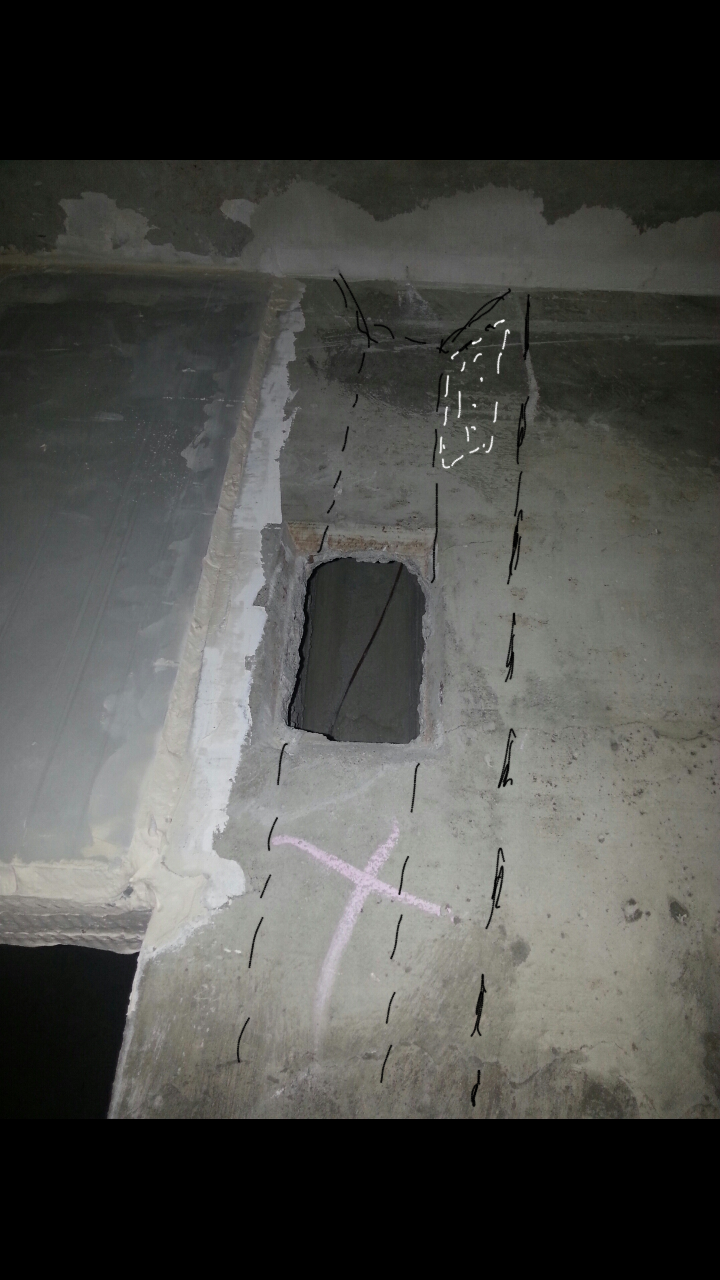

Ширина шахты- величина постоянная От 1 до 17. А выглядит она так.

Прикрепленные изображения

•

[ximik94]

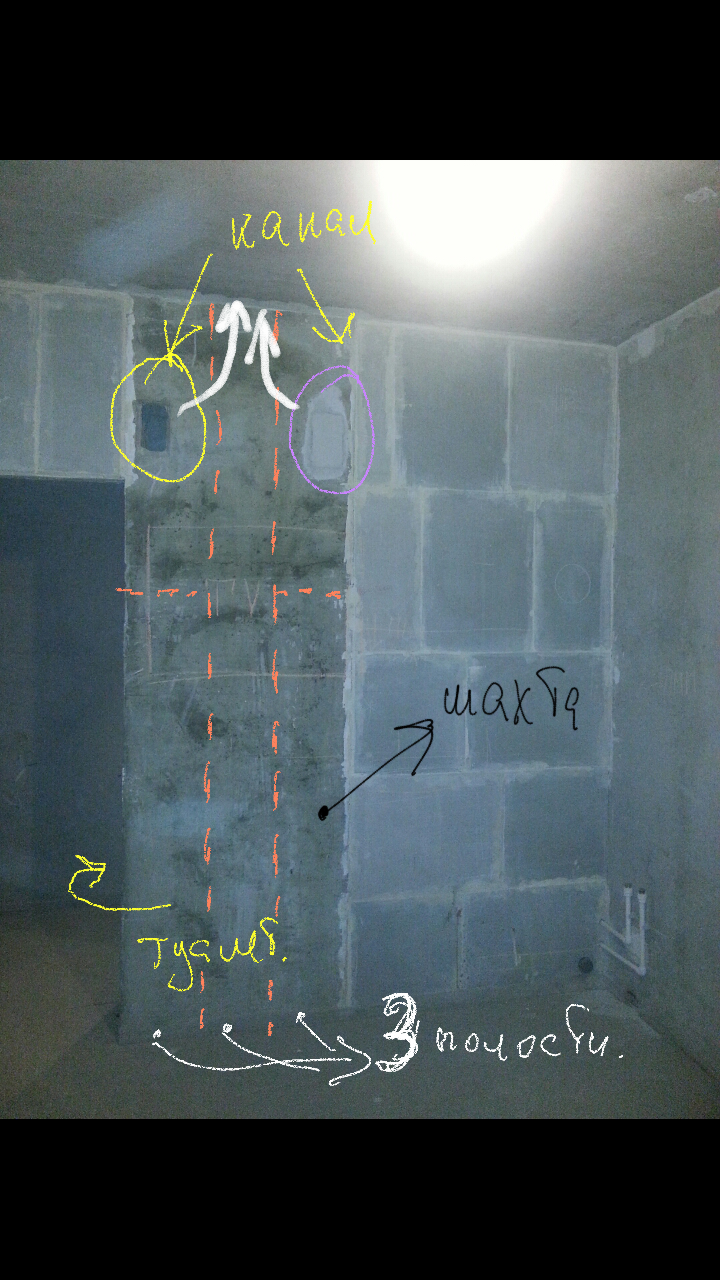

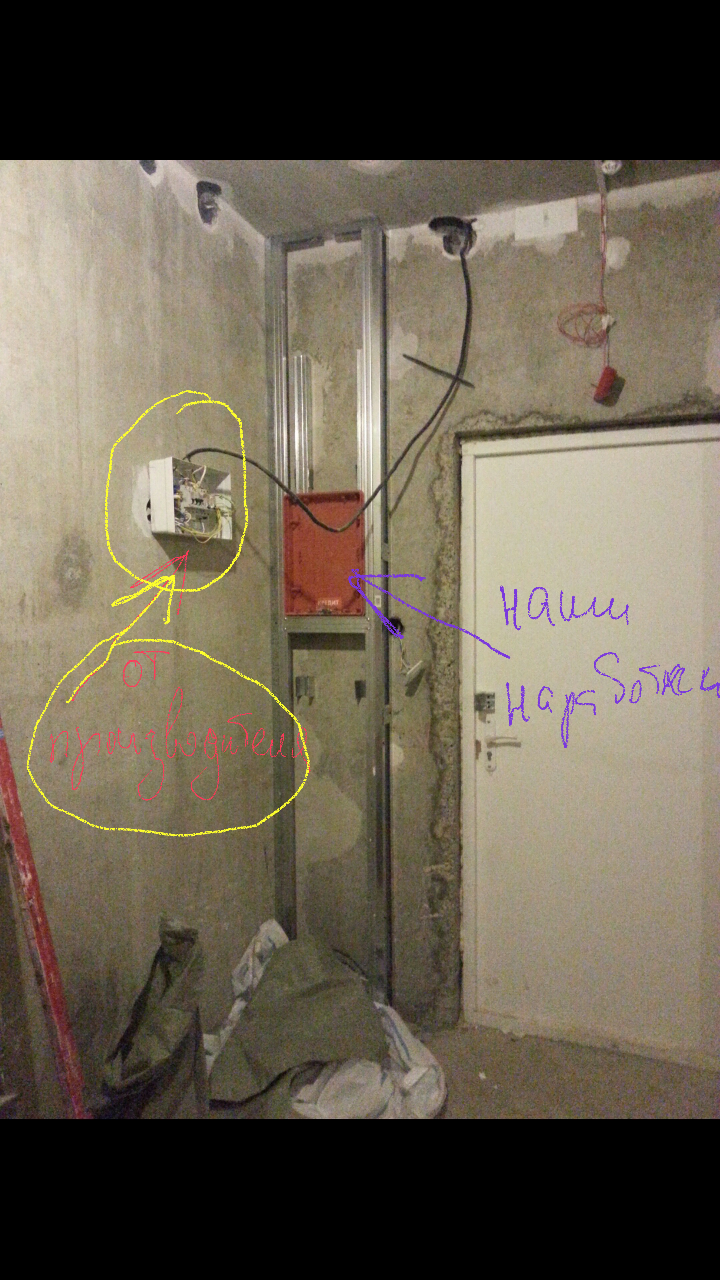

Нашел старые фотки.Разводка в квартире была полная. Но мы её меняли под себя. На фото общая шахта кухни и туалета (за стеной). Так выглядят все квартиры от1 до 17 эт. Это литые блоки, собираются как лего. Ну вот. Теперь выдал всё,что имею.

Прикрепленные изображения

•
•
•

[Uriim]

Ширина шахты- величина постоянная От 1 до 17. А выглядит она так.

Понятно, примерно так я и предполагал. Но кстати, не во всех новых домах такая схема. Бывает что разные группы этажей заводятся в отдельные стволы, и тогда ширина - непостоянная величина.

[Ga-o-sis]

Понятно, примерно так я и предполагал. Но кстати, не во всех новых домах такая схема. Бывает что разные группы этажей заводятся в отдельные стволы, и тогда ширина - непостоянная величина.



Правильно, не во всех , системы разные бывают. В Первой очереди готовый серийный вентиляционный блок ЖБИ ставили, так как дом панельный.

В монолитных домах: или бетоном заливают в спец. опалубку, или металлические короба ставят, потом кирпичом обкладывают. Как во Второй очереди сделали - хз.... только, когда попадем внутрь - узнаем.

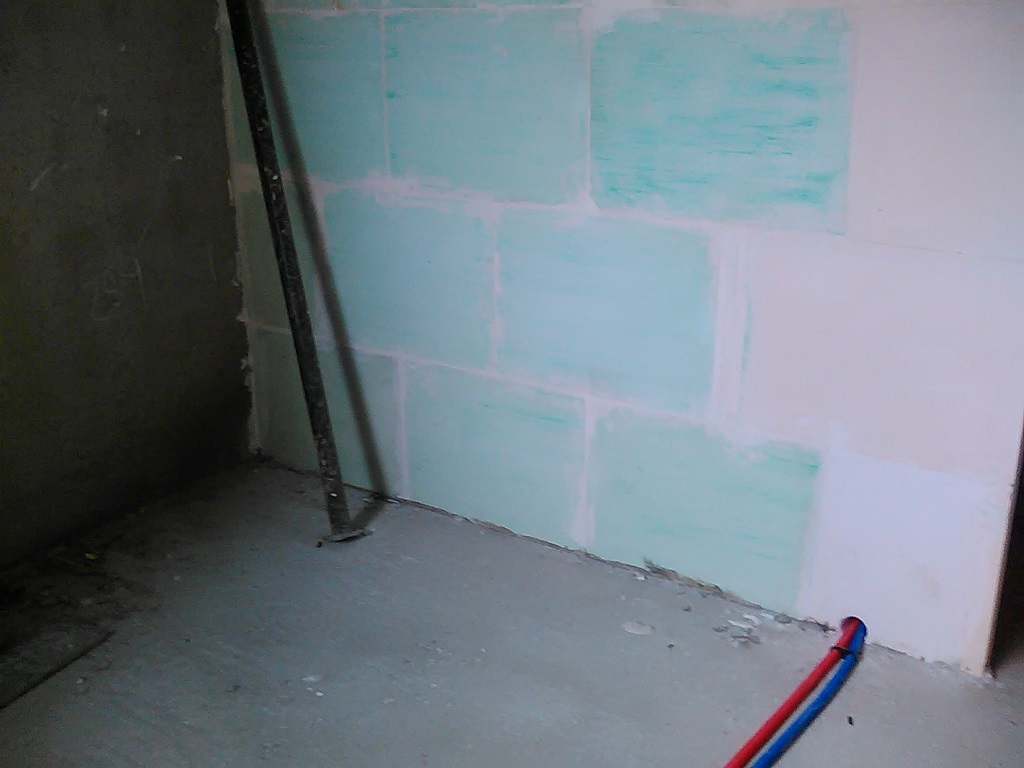

Кстати, есть фото стены (спасибо sh0), которая между кухней и ванной комнатой. Она выполнена целиком из пазогребневых плит (причем влагостойких - зеленый цвет). И отсутствует их примыкание к вент.шахте, как в Первой очереди. К сожалению, на фото не видно верхней части стены, где вентиляционное отверстие. Но уже различия прослеживаются.

Сообщение отредактировал Ga-o-sis: 29 Январь 2015 - 00:57

[Ga-o-sis]

В общем, что удалось выяснить "следствию" .......

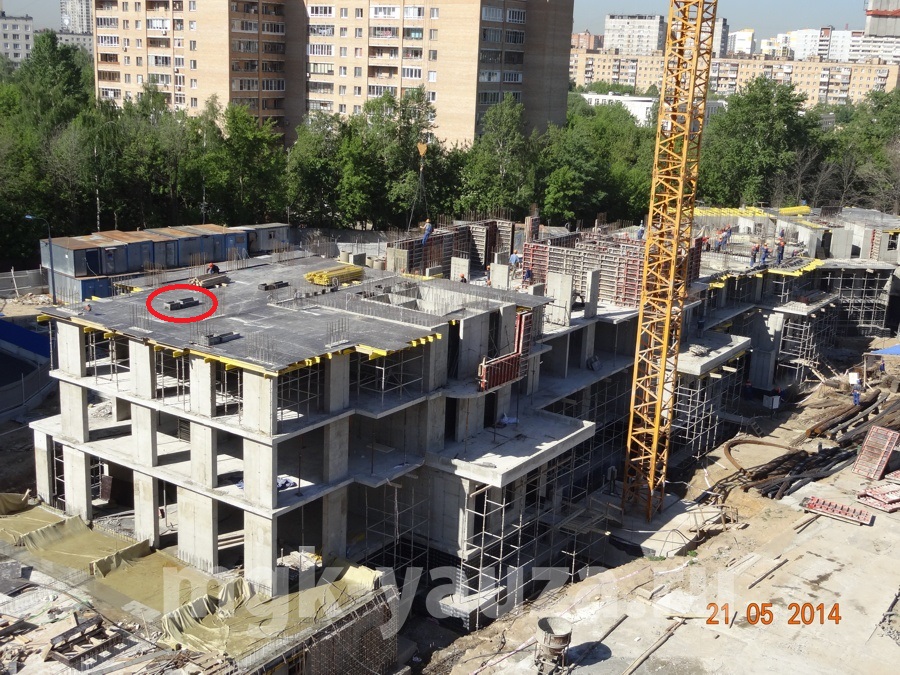

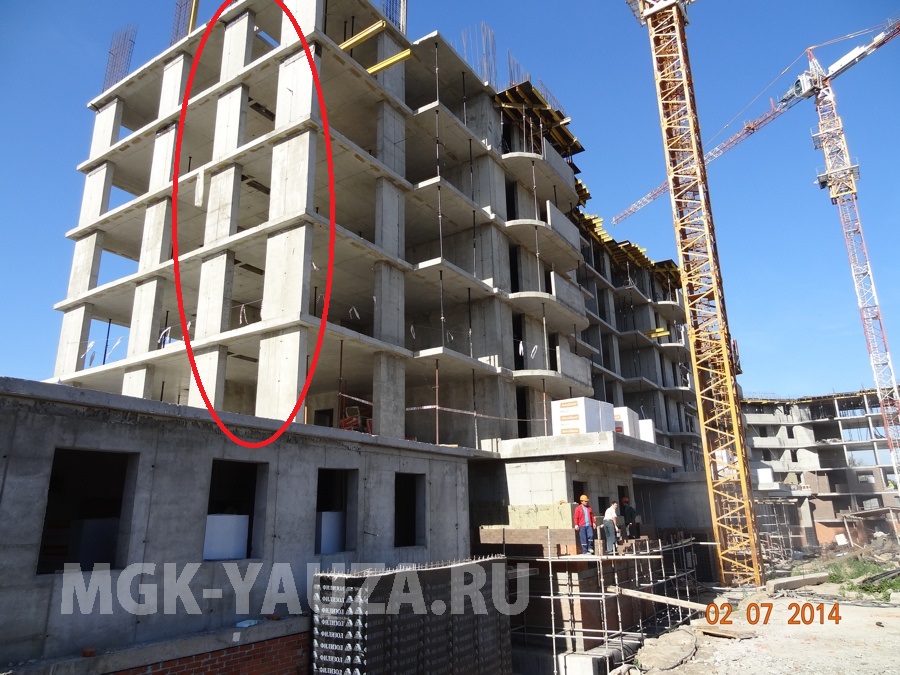

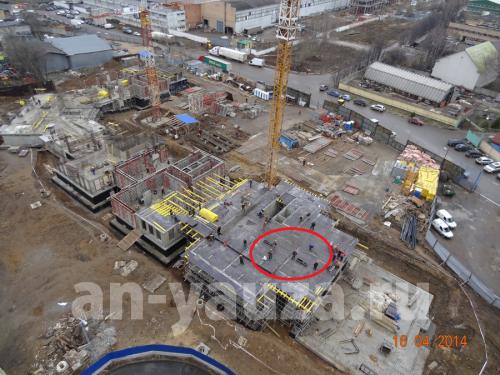

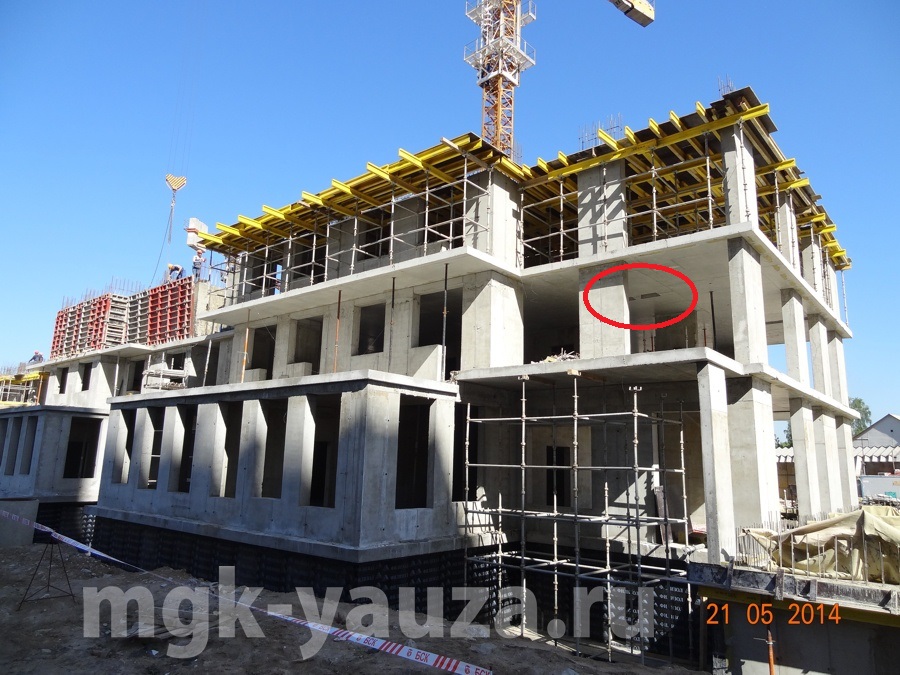

На фото заливки бетона, видно: ставят опалубку в перекрытии в месте, где будет отверстие для стояков и шахты (на первом и втором фото металлические прямоугольники выступают над плоскостью перекрытия).



На последующих фото видны отверстия для стояков (прямоугольник поменьше) и для вент.шахты (бОльший прям-ник).



Т.е. во Второй очереди вентиляция выполнена точно НЕ бетонными конструкциями, а как часто делают это в монолитных домах - металлический короб (устанавливается после бетонных работ, наряду с канализационными стояками), который в последствии будет облицован перегородочными блоками (в нашем случае - пазогребневыми плитами).



Судя по конфигурации отверстий в перекрытиях вентиляционная шахта и во Второй очереди будет величина "постоянная" - с 1-17 этаж одной ширины, но с разницей (относительно Первой очереди), что стоять она будет вплотную к стоякам (канализационному и водопроводным) по всем этажа с 1 по 17.



Т.е. во Второй очереди не будет пространства между стояками и вент.шахтой, в которую можно будет "замуровать" стиралку. Выводы стояков и шахты на крыше подтверждают эту гипотезу.



В итоге, для меня остается только вариант настенной стиралки..... продолжаем изучать отзывы.



[ximik94]

В ж/к "комфортный квартал" анологичная система перекрытия вент.шахты., но не пазогребнем, а кирпичем. Так вот, мой друг извлек 3-4 кирпича с вехнего ряда, чтоб ознакомиться с внутренней полостью. И обнаружил "гигантские" растояния между трубами, что дало ему возможность в дальнейшем их использовать как нишу, внушительных размеров.
..... здесь должен был быть смайлик "ну что?"

[mkostik]

В ж/к "комфортный квартал" анологичная система перекрытия вент.шахты., но не пазогребнем, а кирпичем. Так вот, мой друг извлек 3-4 кирпича с вехнего ряда, чтоб ознакомиться с внутренней полостью. И обнаружил "гигантские" растояния между трубами, что дало ему возможность в дальнейшем их использовать как нишу, внушительных размеров.
..... здесь должен был быть смайлик "ну что?"

Дайте знать в каком доме и в каком подъезде и на каком этаже находится квартира вашего друга. А то из-за таких друзей в доме уже половина вытяжек не работает. Здесь должен быть смайлик - найду, уши надеру.

Разбирать короб вентиляции категорически нельзя, даже если внутри идут металлические воздуховоды. В моем стояке уже двух таких умников выявили. После того как их заставили востановить короб, вытяжка начинала работать.

И еще, в случае если вентиляционные каналы довольно маленького сечения, то нельзя ставит мощшые вытяжки, а то ваши запахи будут распространяться по всем квартирам подключенных к этому каналу... Проверенно на практике.

Сообщение отредактировал mkostik: 29 Январь 2015 - 14:38
